1、概述

ZJFL-300絕緣監測及故障定位保護裝置（簡稱保護裝置）應用零序基波倍頻相位判別原理和絕緣檢測信號相結合的綜合判別方法，並采用高性能ARM和複雜可編程邏輯器件CPLD開發專用漏電故障鑒別集成電路作為核心故障判別器件，實現對低壓係統的絕緣水平進行在線連續監測及及各支路絕緣故障定位功能。保護裝置可動作於信號或動作於跳閘。低壓係統對地絕緣值水平低於保護裝置設定的報警時，保護裝置發出可聽和可視的報警信息，低壓電網支路對地絕緣水平值低於保護裝置設定的漏電故障動作值時，保護裝置快速定位故障支路，並發出可聽和可視的報警信息及跳閘指令。保護裝置具有RS485通訊接口，采用標準的Modbus-RTU協議，能實時將數據上傳至地麵監控中心，實現對低壓係統的運行狀況遠程實時監控。

2、適用場所

主要用於非煤礦山等無瓦斯、煤塵爆炸危險場所及其他類似的地下工業生產場所，在交流50Hz、額定電壓為0~690V的中性點不接地（IT係統）的低壓係統中。

3、技術參數

（1）工作電源

        1）85~264AC/100~300DC

        2）功耗<15W

（2）被監測係統

       1）額定電壓0~690V

       2）頻率50Hz

（3）絕緣監測及故障定位

      1）絕緣值測量範圍：0~999KΩ，相對誤差±10%

      2）絕緣值報警範圍：3~999KΩ，相對誤差±10%

      3）低壓係統相對地電容：0~1.0µF

      4）支路相對地電容：≥0.1µF

      5）故障定位：1~12個支路

      6）故障響應時間：<9S（可調整）

      7）動作類型：可聽和（或）可見信號或動作於跳閘

（3）保護輸出

     1）預警或跳閘

     2）1個總開關繼電器輸出，12個支路繼電器輸出，觸點容量：AC250V/8A 50HZ ，DC30V/3A

  （4）通訊： RS485 ，Modbus-RTU協議

（5）工作環境

     a.溫度：-5～40℃；

     b.相對濕度：≤95%（+25℃）；

     c.海拔高度：低於2500m；

     d.大氣壓力：80KPa～116KPa；

     e.在無甲烷或煤塵爆炸危險的場所；

     f.無破壞金屬和絕緣材料的腐蝕性氣體的地方；

     g.無滴水的場所；

     h.環境汙染等級為3級；

     i.輸入電壓波形為正弦波；

     j.與垂直安裝傾斜度不超過15°；

     k.應無劇烈振動的場所；

     l.安裝類別為III類。

圖1

1）圖1中，ZXH-1信號發生器的三相電源引自總開關電源側，ZXH-1信號發生器的主接地極與係統地相接，並通過多芯屏蔽阻燃電纜與ZJFL-300保護裝置相連接。

2）圖1中，ZJFL-300保護裝置可借助兩芯屏蔽電纜將安裝在各分開關首端的DLX-1零序電流信號送到ZJFL-300保護裝置。

3）圖1中，當ZJFL-300保護裝置動作於跳閘時，保護裝置可通過兩芯屏蔽電纜將漏電跳閘信號送到總開關和各分開關分勵線圈，當發生漏電故障時，遠程控製總開關和各分開關快速跳閘。

1、ZJFL-300保護裝置的安裝

圖1

（1）保護裝置采用鋁合金外殼機箱， 嵌入式安裝。在礦用低壓櫃的前門上，選擇適合的地方開一個與所安裝保護裝置開孔尺寸相同的安裝孔。

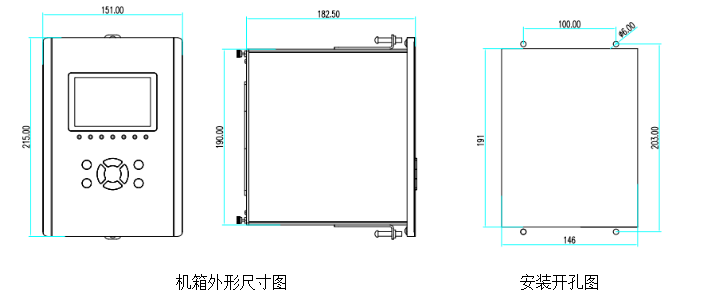

（2）把保護裝置插入礦用低壓櫃孔中，插入保護裝置後，采用卡扣上下固定，如圖1所示。

（3）保護裝置開孔尺寸（單位：mm）：191（高）*146（寬）。

2、ZXH-1信號發生器的安裝

圖2

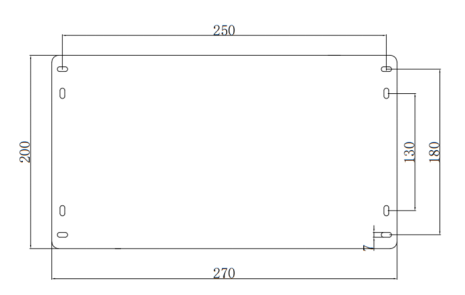

（1）ZXH-1信號發生器安裝在礦用低壓開關櫃內適合的地方，ZXH-1信號發生器的外形及固定尺寸，如圖2所示。

（2）ZXH-1信號發生器尺寸（單位：mm）：270（長）*200（寬）*140（高）

（3）安裝固定孔尺寸（單位：mm):250(長）*180（寬）或250(長）*130（寬）
