1、概述

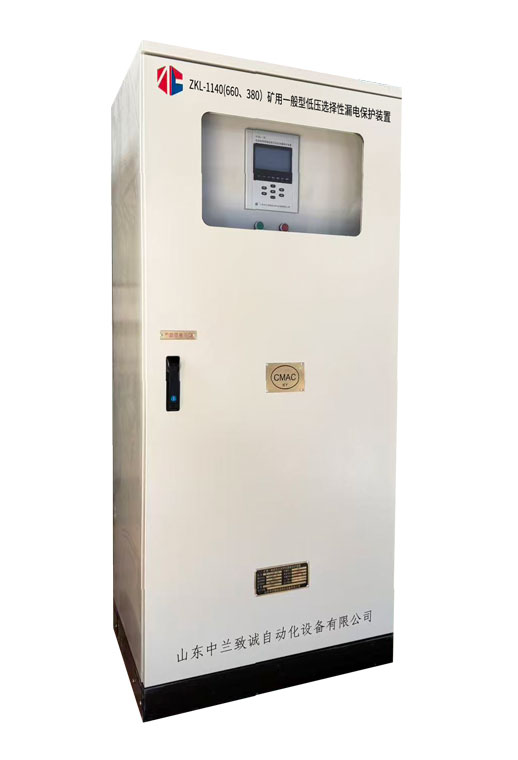

HJXL-IB絕緣監測及綜合選漏保護裝置（簡稱綜合選漏保護裝置），是本公司從我國礦井低壓電網安全運行實際需要出發，應用零序基波開發的新產品。該綜合選漏保護裝置采用高性能MCU+ARM構成的雙處理器並行處理構架，抗幹擾能力強，故障處理速度快。主要包括低壓電網絕緣值水平實時在線監測功能，各支路零序電流值實時在線監測功能，支路單相集中性接地漏電保護功能（橫向選擇性漏電保護功能）、母線範圍單相接地漏電保護功能、三相對稱分散性漏電保護功能、總後備保護功能（縱向選擇性漏電保護功能）、漏電故障快速跳閘功能以及漏電故障信息的顯示、保存、聯網通訊等多項功能，是一種新穎的絕緣監測及綜合選擇性漏電保護裝置。

2、適用場所

該綜合選漏保護裝置主要用於煤礦無瓦斯、煤塵爆炸危險場所及非煤礦山及其他類似的地下工業生產場所，在交流50Hz、額定電壓分別為380V、660V、1140V的中性點不接地係統或中性點經高阻接地係統的礦井低壓電網，適用於有零序電抗器補償回路的低壓電網，也可用於不帶零序電抗器補償回路的簡單電網，實現了縱、橫向漏電故障快速、準確的選線。

3、創新優點

該綜合選漏保護裝置不僅能保證被保護的低壓電網任何線路上發生人身觸電或經1KΩ電阻接地的漏電故障，其保護動作時間不超出30mA•S人身安全值；而且能對漏電故障進行定性和定位，具體指明是三相對稱分散性漏電，還是單相集中性漏電，是某饋出線單相接地漏電，還是母線範圍單相接地漏電，便於技術人員查找、排除故障點，節省工作人員排除故障時間，有效的提高了礦井的生產效益。

4、技術參數

    a.保護裝置工作電壓：85~264AC/100~300DC

    b.保護裝置功耗：<15W

    c.被監控電網額定電壓：380V、660V、1140V，50Hz

    d.係統額定電壓範圍：75～110%

    e.工作製：長期工作製

    f. 縱向級別： 2級

    g.橫向回路（支路選擇性漏電保護）： 1~12路

5、被監控電網參數

     a.電網相對地電容：0.1～1.0µF；

     b.電網支路相對地電容：≥0.1µF。

6、絕緣監測參數

     a.測量範圍：0~999KΩ

     b.報警值範圍：5~999KΩ（根據監控的電網電壓等級，可調整）

     c.響應時間：<2s

     d.動作類型：可聽和（或）可見信號

7、漏電參數

     a.漏電動作電阻值：3.5KΩ（380V）,11.0KΩ（660V）,20.0KΩ（1140V）

     b.支路選擇性漏電動作電阻值：3.0~7.0（380V）,5.0~13.0KΩ（660V）,5.0~20.0KΩ（1140V）

     c.動作類型：動作於跳閘

     d.總開關繼電器動作時間：200ms~250ms（可調整）

     e.支路繼電器動作時間：≤30ms（無補償電網），≤50ms（有補償電網）

8、監護範圍

      a.1段低壓母線，1~12條支路。

9、工作環境

      a.溫度：-5～40℃；

      b.相對濕度：≤95%（+25℃）；

      c.海拔高度：低於2000m；

      d.大氣壓力：80KPa～116KPa；

      e.在無甲烷或煤塵爆炸危險的場所；

      f.無破壞金屬和絕緣材料的腐蝕性氣體的地方；

      g.無滴水的場所；

      h.環境汙染等級為3級；

      i.輸入電壓波形為正弦波；

      j.與垂直安裝傾斜度不超過15°；

      k.應無劇烈振動的場所；

      l.安裝類別為III類。

10、主要功能特點

（1）應用自主創新的零序基波倍頻相位判別原理進行各種漏電故障的鑒別，保護裝置選漏準確率高、動作速度快、抗幹擾能力強。

（2）具有絕緣監測告警值整定功能，保護裝置能實時監測三相電網對地絕緣值水平（0～999KΩ），當低壓電網絕緣值下降至告警整定值時，保護裝置發出可見和可聽報警信號，不發出跳閘指令，以便及時進行預防性檢修。

（3）具有各分支路零序電流實時在線監測、顯示功能，能實時監測各支路絕緣值大小的變化情況。

（4）具有各分支路絕緣降低零序電流預警功能，當各支路零序電流值小於預設閾值時，發出可聽和可見報警信號。

（5）支路單相漏電保護功能，當低壓電網饋出線發生單相接地漏電故障時，本保護裝置能在30ms（無補償電網）或50ms（接地補償電網）內正確地、有選擇性的動作，發出跳閘指令，使故障線路的開關動作於跳閘，並發出可聽和可見信號。

（6）母線範圍內單相漏電保護功能：當低壓母線或動力變壓器低壓繞組發生單相接地漏電時，本保護裝置能在100ms內發出跳閘指令，使總開關快速跳閘，並發出可聽和可見信號。

（7）三相對稱分散性漏電保護功能：當低壓電網或某線路的三相對地絕緣水平均勻下降到最低允許值（如380V電網每相對地絕緣水平低於10.5KΩ，或對地直流電阻低於3.5KΩ），本保護裝置準確判定分散性漏電並給總開關發跳閘命令，切斷電網與電源的聯係，並發出可聽和可見信號。

（8）漏電或觸電電流補償功能，當發生人身觸電或發生單相漏電時，補償裝置可以補償通過人身或漏電點的電容性電流，減少人身觸電或漏電點電流，減少或避免人身觸電傷亡，保證人身觸電安全。

（9）總後備保護功能，保護裝置設有延時環節，各級延時的級差時間為 250ms～300ms（可調整），確保人身觸電電流小於30mA·S的安全值，保證人身觸電安全。

（10）具有漏電動作值整定功能，方便用戶調整保護裝置漏電動作的靈敏度，用戶可根據現場三相電網對地絕緣情況，對漏電動作電阻值的大小進行調整。

（11）具有真實母線單相漏電試驗功能，檢驗保護裝置是否工作正常。

（12）保護裝置具有友好的人機交互界麵，大屏幕液晶顯示，分級功能菜單，清晰明了，顯示信息齊全。能支持就地或遠程設置保護裝置的各種參數和動作值，可以方便用戶就地或遠程設置保護裝置各路號對應的饋出線路的電力調度編號、母線路號對應的電力調度編號、總後備動作時間、總後備跳閘控製、通訊參數、絕緣監測動作值、漏電故障動作值、音響報警控製等參數的設置。

（13）保護裝置能存儲 100條漏電故障信息記錄，便於用戶查詢。

（14）保護裝置具有 RS485 通訊總線接口及 Modbus 標準規約，可通過井下環網交換機傳輸到地麵變電所監控後台。

（15）具有漏電故障跳閘功能，保護裝置為總開關、每一條饋出線路提供一組常開或常閉觸點用以跳閘，跳閘繼電器觸點容量：AC250V/8A  50HZ ，DC30V/3A。
